Подключение полотенцесушителя Terminus: водяного и электрического

Обновлено: 23 октября 2026

Водяной Terminus / Терминус подключают к ГВС или отоплению, электрический — к электросети. Для бокового водяного подключения предусмотрен Terminus КЛАССИК П7 500x796 в форме лесенки.

Полотенцесушитель водяной TERMINUS КЛАССИК П7 500x796 с боковым подключением — Полотенцесушители TERMINUS П7

Подготовка стены и креплений

Установку водяного прибора удобно совместить с капитальным ремонтом ванной или заменой стояка. Сначала подготавливают отводы, затем размечают стену под выбранную конструкцию.

Прибор прикладывают к стене и карандашом отмечают места будущих креплений. Эту работу удобно выполнять вдвоём, удерживая изделие в нужном положении.

При разметке водяной модели учитывают горизонтальное положение изделия и уклон отводов. Отмечают также промежуток между его частями, после чего устанавливают кронштейны.

Для электрического прибора на кафеле сначала просверливают плитку сверлом по керамике. Затем отверстия в основании стены углубляют на длину дюбелей.

Опорные чашки прикручивают саморезами в дюбели, прибор вставляют в чашки. Боковые винты фиксируют его на опорах; к деревянной стене крепят саморезами.

Водяное подключение

Схема водяного подключения зависит от формы полотенцесушителя, диаметра труб и расположения отводов.

При боковом подключении вода подаётся и отводится с одной стороны. При нижнем подключении используются патрубки, расположенные в нижней части изделия.

В параллельной схеме между врезками предусматривается байпас — обводной участок трубы. Он позволяет отключать прибор, сохраняя работу остальной системы стояка.

Монтаж водяного полотенцесушителя выполняет квалифицированный специалист.

1. Выбрать схему с учётом формы прибора и существующих труб.
2. Организовать отключение воды и демонтаж заменяемого оборудования.
3. Подготовить отводы и предусмотренный схемой байпас.
4. Выполнить разметку и установить крепления на стене.
5. Подключить прибор к подготовленным отводам.
6. Подать воду и проверить соединения и нагрев.

Результат подключения — вода циркулирует через прибор, поверхность нагревается, стыки остаются сухими. Проверка герметичности проводится после заполнения системы водой.

Расположение патрубков у лесенок и гнутых П-образных конструкций различается. Схему подключения определяют до подготовки стены и подводки.

Последовательная схема означает установку прибора непосредственно в разрыв магистрали горячего водоснабжения.

Диагональное подключение отличается расположением точек входа и выхода воды по диагонали. Боковое и нижнее присоединение описывают расположение патрубков самого прибора.

Для боковой схемы лесенки верхнюю врезку располагают выше верхнего соединительного узла. Нижняя врезка находится ниже места присоединения нижней подводки к прибору.

Участки подводки выполняют ровными: изгибы могут стать местом скопления воздуха.

Врезку в систему отопления выполняют вне отопительного сезона, после отключения стояка. Герметичность соединений проверяют, когда отопительная система заполнена водой.

Электрическое подключение

Электрическая модель работает без врезки в ГВС и отопление. Её крепление на стене и подготовка электрической точки подключения — отдельные этапы установки.

Сначала определяют свободный участок стены, соответствующий размерам прибора. Место выбирают так, чтобы на поверхность не попадали брызги из ванны или умывальника.

1. Подготовить место крепления и предусмотренную точку электрического подключения.
2. Разметить положение опор на стене.
3. Выставить разметку по уровню и установить крепления.
4. Закрепить прибор на опорах предусмотренными фиксирующими винтами.
5. Подключить его разрешённым для модели способом и включить нагрев.
6. Проверить работу управления и нагрев поверхности.

Результат — прибор закреплён и нагревается после включения. У исполнения с терморегулятором проверяют предусмотренное управление температурными режимами.

Температуру электрического прибора можно измерять контактным термометром в разных местах поверхности. При проверке терморегулятора последовательно включают предусмотренные уровни нагрева и наблюдают изменение температуры.

Для подключения через вилку нужна подготовленная точка питания. Скрытое подключение предусматривает отдельную работу с электропроводкой, после которой выполняется окончательная установка.

Способ электрического подключения выбирают до монтажа опор: от него зависит расположение выводов и доступ к соединению.

Список данных для подготовки установки:

• водяной или электрический тип;
• форма и размеры изделия;
• боковое либо нижнее водяное присоединение;
• подключение электрической модели вилкой или скрытым способом;
• наличие регулятора и таймера, если они нужны для управления.

Нижние отводы и удаление воздуха

Для подводки снизу подходит Terminus КЛАССИК П6 400х600 — водяная лесенка с шестью перекладинами. Её размер составляет 400 × 600 мм, диаметр присоединения — 1/2 дюйма.

Корпус изготовлен из нержавеющей стали, предусмотрен кран Маевского для удаления воздуха. Рабочее давление составляет 9 бар, максимальная рабочая температура — 65 °C.

Полотенцесушитель водяной TERMINUS КЛАССИК П6 400х600 — Полотенцесушители TERMINUS 400х600 мм

Для участка стены под лесенку 500 × 600 мм подходит Terminus ВИКТОРИЯ П6 500х600. У неё также шесть перекладин и нижнее присоединение диаметром 1/2 дюйма.

Модель изготовлена из нержавеющей стали и оснащена краном Маевского. Рабочее давление — 9 бар, максимальная рабочая температура — 65 °C.

Полотенцесушитель водяной TERMINUS ВИКТОРИЯ П6 500х600 — Полотенцесушители TERMINUS виктория

Кран Маевского служит для устранения воздушных пробок и располагается вверху прибора. Свободные отверстия при подключении закрывают заглушками, затем проверяют заполненную систему.

Четыре варианта для ванной

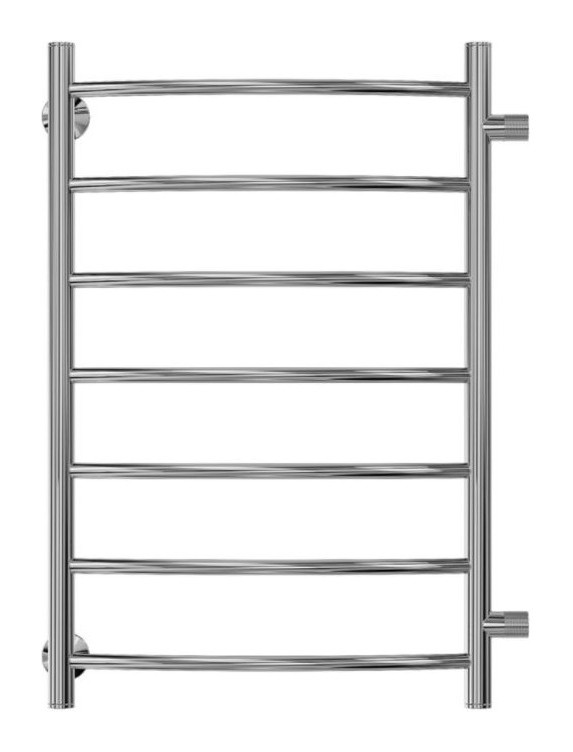

Terminus КЛАССИК П7 500x796 — водяная лесенка из нержавеющей стали. У неё 7 перекладин и боковое подключение диаметром 1/2 дюйма.

Модель подключается к ГВС либо отоплению, рабочее давление составляет 9 бар. Максимальная рабочая температура — 65 °C.

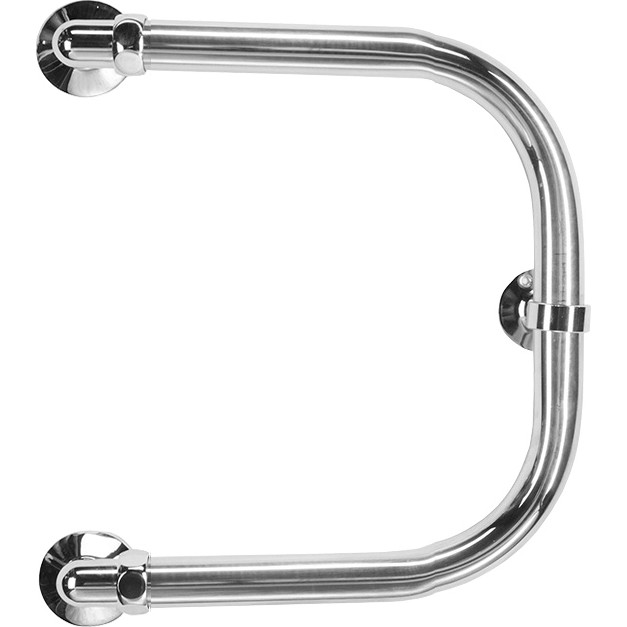

Terminus П-ОБРАЗНЫЙ 500x400 выполнен из нержавеющей стали. У него две перекладины, боковое присоединение 1/2 дюйма и П-образная форма.

Полотенцесушитель водяной TERMINUS П-ОБРАЗНЫЙ 500x400 — Полотенцесушители TERMINUS 500х400 мм

Размер Terminus П-ОБРАЗНЫЙ — 500 × 400 мм, максимальная рабочая температура — 115 °C.

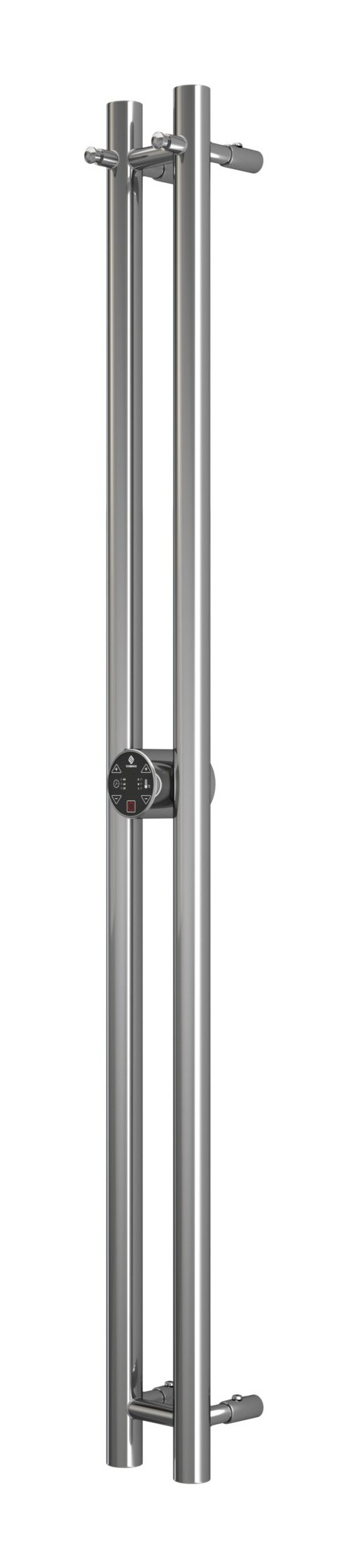

Terminus СТОЙКА DUO 1200 круг состоит из двух соединённых стоек. Электрическая конструкция изготовлена из нержавеющей стали и не требует подвода воды.

Полотенцесушитель электрический TERMINUS СТОЙКА DUO 1200 круг — Полотенцесушители TERMINUS стойки

Нагревательный кабель имеет мощность 140 Вт, предусмотрен терморегулятор. Подключение возможно вилкой либо скрытым способом; таймер у этого исполнения не предусмотрен.

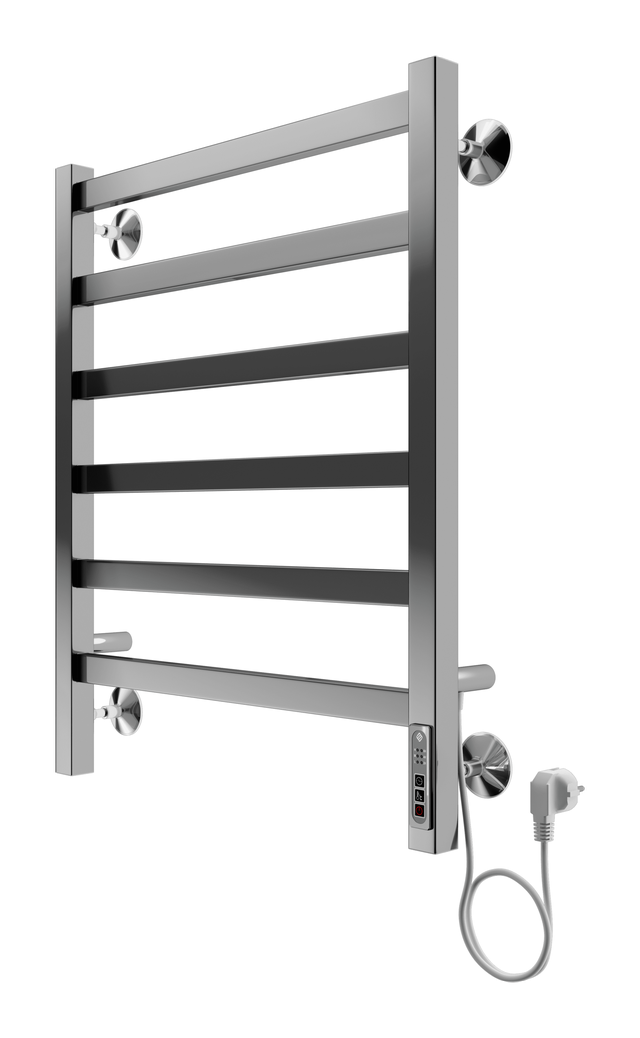

Terminus НОТО П6 500x650 — электрическая лесенка с шестью перекладинами. У неё нагревательный кабель мощностью 140 Вт и корпус из нержавеющей стали.

Полотенцесушитель электрчиеский TERMINUS НОТО П6 500х650 — Полотенцесушители TERMINUS 500*650 мм

Модель оснащена таймером, терморегулятором и управлением Quick Touch. Она допускает подключение вилкой либо скрытой проводкой, максимальная температура составляет 65 °C.

Какую модель взять под задачу

Для водяной установки выбирают форму изделия и расположение подводящих труб. Для электрической — способ подключения и нужные функции управления.
